4K floresans ve 3D görüntülemenin zirvesi
Camjoy CY2401KGD 4K ICG/3D endoskop kamera sistemi anakart kiti
4K medikal sistem portföyümüzde CY2401KGD (8MT-ICG/3D modülü), son derece uzmanlaşmış yeni nesil çift çipli FPGA platformu olarak konumlandırılır. Özellikle 3D derinlik ve indosiyanin yeşili (ICG) floresans görüntüleme için tasarlanmış olup endoskopik görüntüleme ekosisteminizi genişletir. Sistem, LED ışık kaynaklarımızla kusursuz senkronize çalışarak cerrahların tümör sınırlarını kolayca belirlemesini ve kan perfüzyonunu sinema kalitesinde netlikle izlemesini sağlar.
Yeni nesil çift çip özellikleri
CY2401KGD, çift sensörlü mimari sunarak standart tek çip sınırlamalarını aşar ve gelişmiş rijit endoskop enstrümanları kullanan markalara onkoloji ve karmaşık cerrahilerde büyük stratejik avantajlar sunar.
Çift Sony CMOS sensör
İki bağımsız 1/1.8 inç ithal Sony CMOS sensör kullanır. Standart 4K çıkış verirken (3840x2160P, 60 fps), bu çift çipli mimari 2000 TV çizgilik olağanüstü yatay çözünürlüğe ulaşmasını sağlar ve üç çipli amiral gemimizin netliğini yakalar.
Gerçek zamanlı ICG floresansı
Tescilli optik stereo kayıt teknolojisine (1 µm hassasiyet) dayanan kamera, standart beyaz ışık görüntülerini gerçek zamanlı olarak floresans görüntüleme ile kusursuz biçimde birleştirir. Floresans dozlarını doğru gösterirken inanılmaz yüksek çözünürlüklü yapısal ayrıntıları korur.
Çift 120Hz HDR işleme
FPGA anakart, çift 120Hz floresans veya çift 120Hz 3D sentez işleyebilir. Derin ve karanlık anatomik boşlukları akıllıca güçlendirirken yüksek yansıtıcılı metal enstrümanlardan gelen yoğun parlamayı aynı anda bastırır.
Temel donanım özellikleri
Ayrık ISP tasarımı ve üst düzey bağlantı
Son derece uzmanlaşmış çift sensörlü tasarımına rağmen CY2401KGD, daha geniş 4K ekosistemimize sorunsuz entegre olur ve zorlu laparoskopi prosedürleri için ideal temel form faktörlerini paylaşır.

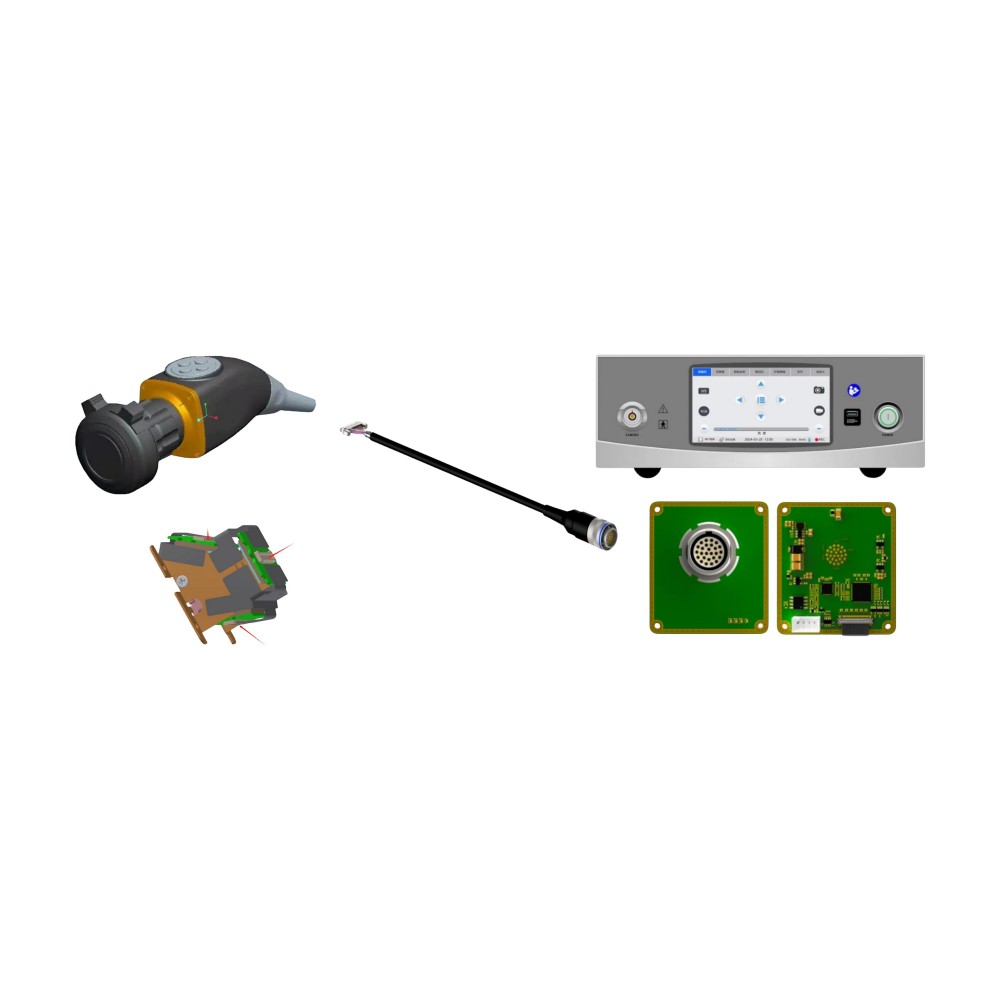

Ultra kompakt kamera başlığı

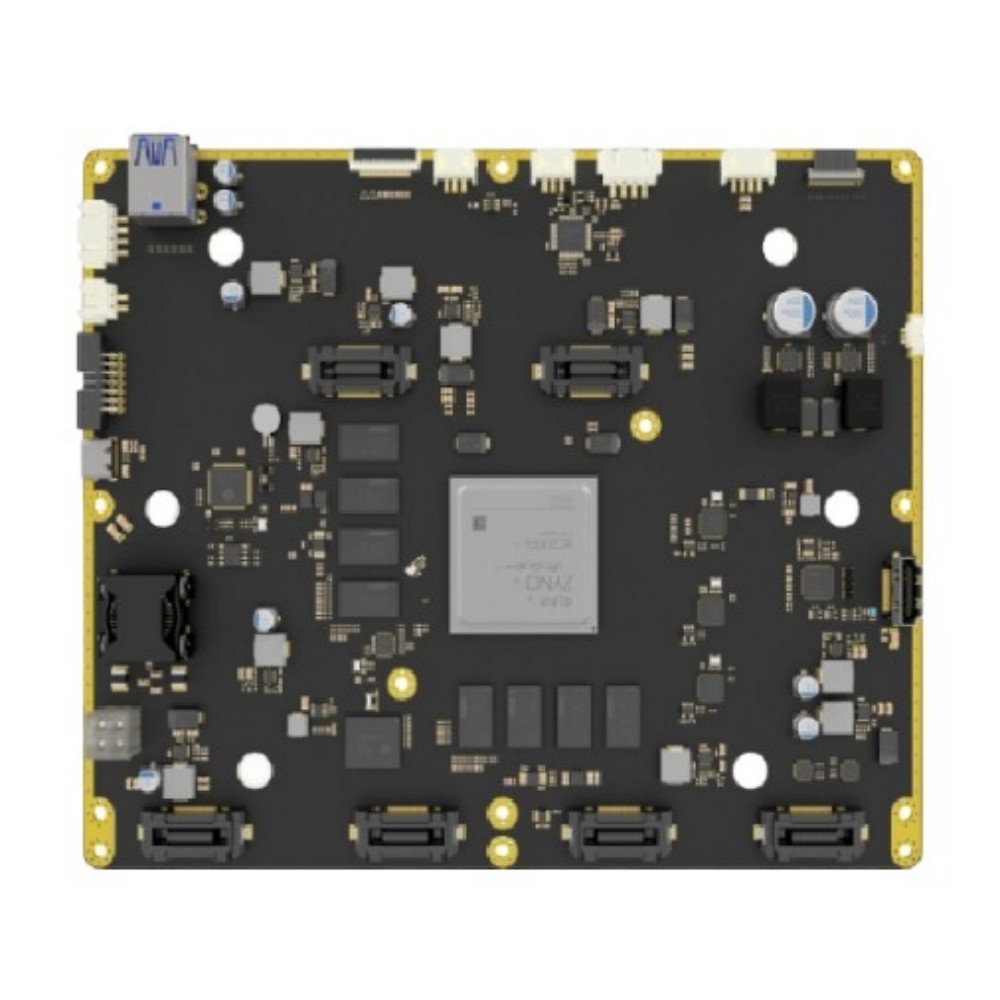

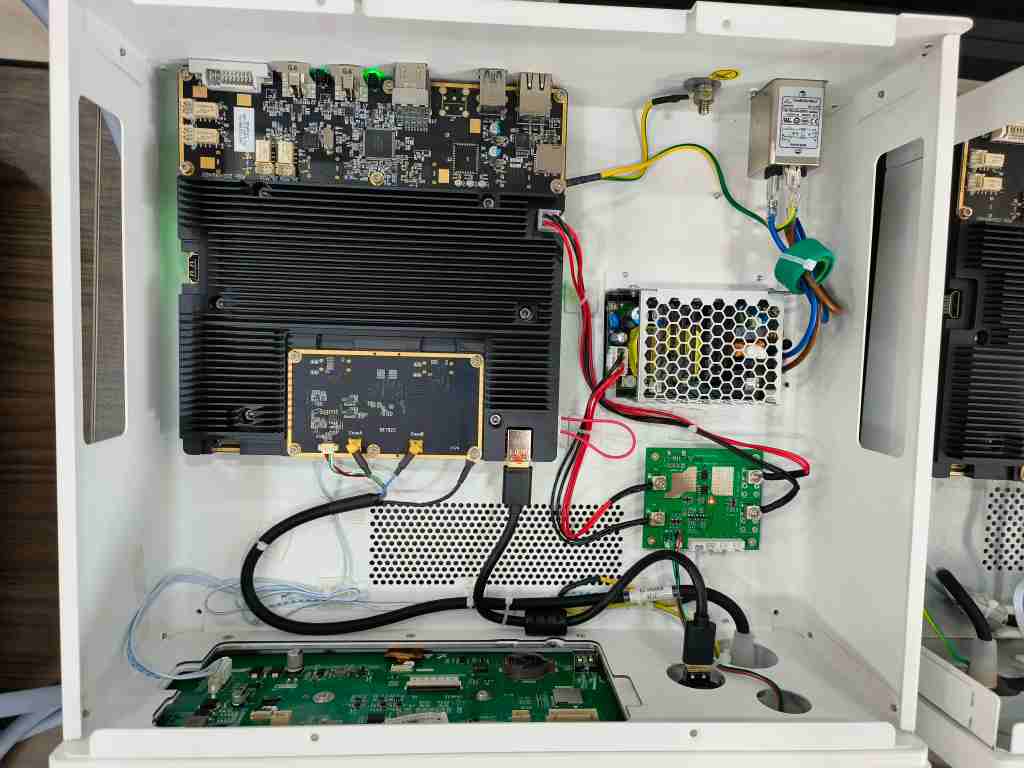

Standart ayrık Görüntü Sinyal İşlemcisi (ISP) tasarımımızı korur. 200x200mm çekirdek işlem kartı CCU içinde yer alır; böylece son derece kompakt kamera başlığı (yalnızca Ø 28mm) cerrahın elinde asla aşırı ısınmaz.
Üst düzey sıkıştırılmamış çıkışlar

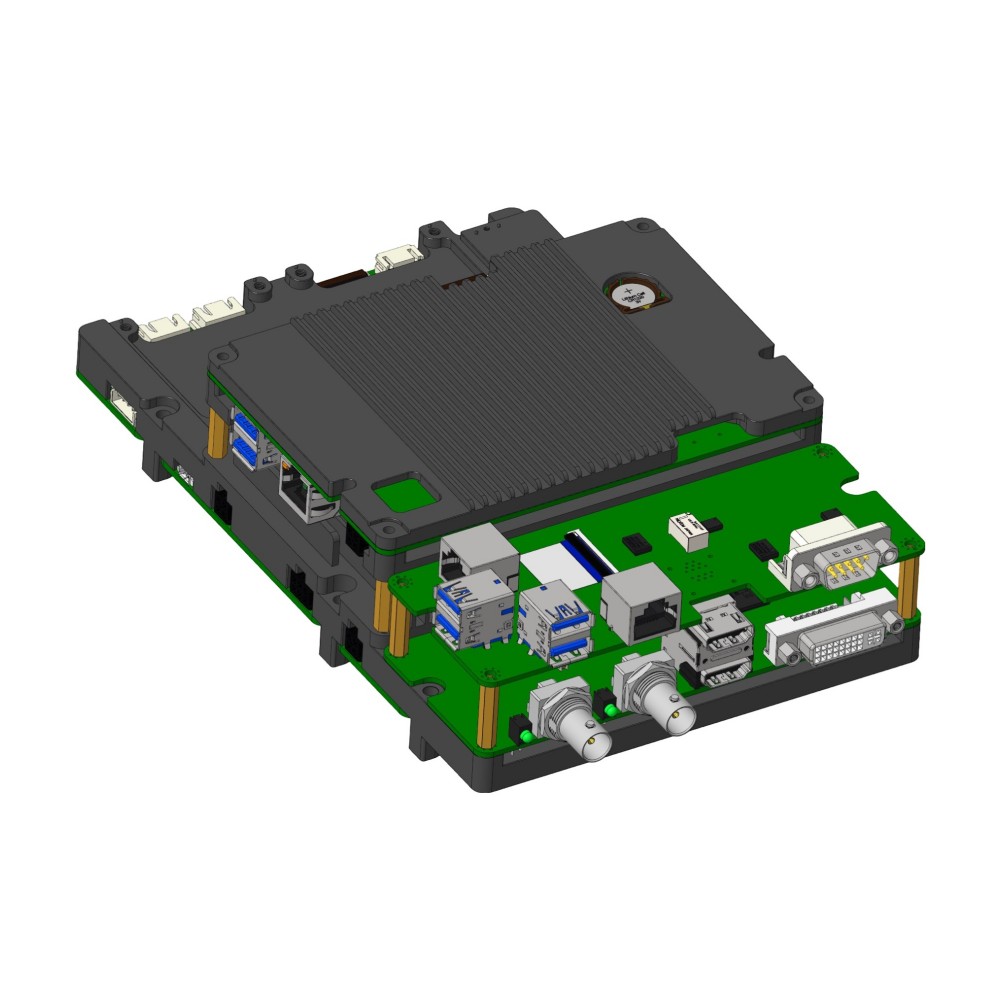

Sıkıştırılmamış çift 4K veriyi zahmetsizce iletmek için kart, iki HDMI 2.0 bağlantı noktası, iki 12G-SDI bağlantı noktası, standart DVI bağlantı noktası ve dört yüksek hızlı USB bağlantı noktası dahil yayın sınıfı arayüzlerle donatılmıştır.
Doğrudan 4K medya yakalama
Harici kayıt cihazlarına gerek yoktur. Tüm 800W piksel sistemlerimiz gibi, kusursuz 4K MP4 videoyu doğrudan USB’ye kaydeder ve cerrahi alandan doğrudan 8 megapiksel (8MP) JPG fotoğraf yakalar.
Yazılım ve arayüz kontrolü
Akıllı ön panel arayüzü
Saf FPGA işlem gücüyle çalışan CY2401KGD, büyük ICG/3D veri akışını zahmetsizce yönetirken cerrahlar için sezgisel ve yüksek düzeyde özelleştirilebilir bir arayüz sunar.
📱 HD dokunmatik ekran kontrolü
HD dokunmatik ekran LCD arayüzünü doğal olarak destekler. Doktorlar cerrahi sahne geçişini, derin parametre ayarlarını ve yerel medya oynatmayı klavyeye ihtiyaç duymadan doğrudan ön panelden anında gerçekleştirebilir.
🖥️ Kusursuz 4K entegrasyon
Sıkıştırılmamış, gecikmesiz 4K video akışlarını doğrudan üst düzey medikal monitörlereaktarmak için tasarlanmıştır. Çift çipli mimari, sol/sağ göz 3D verilerinin veya beyaz ışık/floresans füzyonunun mükemmel senkronizasyonunu garanti eder.
CY2401KGD teknik özellikleri
Kusursuz ICG/3D donanım entegrasyonu için kesin mühendislik parametreleri.
| Donanım bileşeni | Teknik özellik ve parametre |
|---|---|
| Görüntü sensörü | İki bağımsız 1/1.8" ithal Sony CMOS (çift çip) |
| Çözünürlük ve kare hızı | 3840 x 2160P 4K UHD @ 60 FPS (8 megapiksel) |
| Yatay çözünürlük | 2000 TV çizgisi |
| Uzmanlaşmış görüntüleme | İndosiyanin yeşili (ICG) floresansı ve 3D derinlik |
| İşleme platformu | Çift çipli Xilinx FPGA mimarisi |
| Optik füzyon hassasiyeti | 1 µm stereo kayıt |
| Dinamik aralık | Çift 120Hz geniş dinamik aralık (HDR) |
| Çekirdek PCB boyutları | 200mm x 200mm işlem kartı |
| Kamera başlığı profili | Ultra kompakt Ø 28mm (ayrık ISP, sıfır aşırı ısınma) |
| Donanım video çıkışları | 2x 12G-SDI, 2x HDMI 2.0, DVI, 4x USB |
| Ekran ve arayüz | HD dokunmatik ekranı yönetir (sahne geçişi ve UI kontrolü) |
| Medya yakalama | Doğrudan USB’ye (4K MP4 video / 8MP JPG fotoğraf) |
Mühendislik ve OEM SSS: CY2401KGD
S1: CY2401KGD’yi standart 4K sistemlerden farklı kılan nedir?
C: Standart tek çipli 4K sistemlerden farklı olarak CY2401KGD, uzmanlaşmış çift çipli bir FPGA platformudur. Standart beyaz ışık görüntülemeyi indosiyanin yeşili (ICG) floresansı ile birleştirmek veya gerçek 3D derinliği işlemek için özel olarak tasarlanmıştır; karmaşık tümör ve perfüzyon cerrahilerinde büyük değer sunar.
S2: Kamera cerrahi enstrümanlardan gelen parlamayı nasıl yönetir?
C: FPGA anakart, çift 120Hz geniş dinamik aralıktan (HDR) yararlanır. Bu, kameranın derin ve karanlık anatomik boşlukların parlaklığını akıllıca artırırken yüksek yansıtıcılı metal enstrümanlardan gelen yoğun parlamayı aynı anda bastırmasını sağlar.
S3: Çift sensörlü tasarım kamera başlığını ağır veya sıcak yapar mı?
C: Hayır. Kanıtlanmış Split ISP mimarimizi kullanır. 200x200mm çekirdek işlem kartı ana Kamera Kontrol Ünitesi (CCU) içinde yer aldığından kamera başlığı ultra kompakt (Ø 28mm) kalır ve cerrahın elinde tamamen serin çalışır.
S4: Ne tür monitörler ve kayıt cihazları gerekir?
C: Üst düzey 12G-SDI ve HDMI 2.0 bağlantı noktaları üzerinden standart 4K veya 3D monitörlere doğrudan çıkış verir. Kayıt için harici cihaz gerektirmez; 4K MP4 video ve 8MP JPG fotoğrafları bağlı USB sürücüye doğal olarak kaydeder.
Medikal markanızı ölçeklendirin
CY2401KGD ICG/3D altyapısını devreye alın
Tamamen monte edilmiş floresans/3D kamera ünitelerine veya yerel SKD üretimi için çift çipli FPGA modüllerinin toplu sevkiyatına ihtiyacınız olsun, Camjoy sizinle ortaklık kurmaya hazırdır.
ICG/3D OEM fiyatı isteyin
Lütfen gelişmiş görüntüleme OEM gereksinimlerinizi ayrıntılı olarak belirtin. Belirli optik füzyon parametrelerine veya yüksek hacimli çift çip modül tedariki için fiyat kademelerine ihtiyacınız olup olmadığını bize bildirin.
